Um espessador de disco eficiente é crucial para muitos processos industriais, especialmente na indústria de papel e celulose. Como fornecedor confiável de espessadores de disco, entendemos a importância da instalação adequada, principalmente do sistema de tubulação. Aqui estão os principais requisitos de instalação para o sistema de tubulação de um espessador de disco.
1. Seleção de material de tubulação
A escolha do material da tubulação é fundamental para o desempenho a longo prazo do sistema de tubulação do espessador de disco. O material deve ser capaz de suportar as condições químicas e físicas do fluido do processo. Para a maioria das aplicações de celulose e papel, onde o fluido pode conter vários produtos químicos e sólidos em suspensão, o aço inoxidável é uma escolha popular. O aço inoxidável oferece excelente resistência à corrosão, alta resistência e durabilidade. Pode resistir à natureza ácida ou alcalina da suspensão de polpa, que de outra forma poderia causar ferrugem e degradação em outros materiais.
Outra opção são os tubos de polietileno de alta densidade (HDPE). Os tubos HDPE são leves, fáceis de instalar e possuem boa resistência química. Eles também são menos propensos a incrustações e incrustações, o que pode ser um problema em sistemas que lidam com misturas de celulose e água. No entanto, o HDPE pode não ser adequado para aplicações em altas temperaturas. Ao selecionar o material da tubulação, é essencial considerar a temperatura, a pressão e a composição química do fluido que flui através das tubulações. Você pode aprender mais sobre nossoEspessador de discoem nosso site, que detalha sua compatibilidade com diferentes materiais de tubulação.
2. Dimensionamento da tubulação
O dimensionamento adequado da tubulação é fundamental para garantir a operação eficiente do espessador de disco. O diâmetro dos tubos deve ser cuidadosamente calculado com base na vazão do fluido, na queda de pressão e na viscosidade da suspensão de polpa. Se os tubos forem muito pequenos, a vazão será restrita, levando a uma maior queda de pressão e possíveis bloqueios. Por outro lado, se os tubos forem muito grandes, isso pode resultar no uso ineficiente de materiais e no aumento de custos.
Para determinar o tamanho apropriado do tubo, os engenheiros normalmente usam equações de fluxo de fluido, levando em consideração a capacidade necessária do espessador de disco. Por exemplo, em um espessador de disco de alta capacidade, podem ser necessários tubos de maior diâmetro para lidar com o grande volume de suspensão de polpa. Além disso, a velocidade do fluido nas tubulações deve ser mantida dentro de uma faixa aceitável. Uma velocidade muito alta pode causar erosão e desgaste nas paredes do tubo, enquanto uma velocidade muito baixa pode causar sedimentação e entupimento.
3. Layout e instalação do tubo
O layout do sistema de tubulação desempenha um papel significativo no desempenho geral do espessador de disco. Os tubos devem ser instalados de forma a minimizar curvas, cotovelos e válvulas. Cada curva e cotovelo no sistema de tubulação aumenta a queda de pressão e pode causar distribuição desigual do fluxo. As válvulas devem estar localizadas estrategicamente para permitir fácil controle e manutenção.
Os tubos também devem ser devidamente apoiados para evitar flacidez e vibração. A vibração pode causar danos aos tubos e às suas conexões ao longo do tempo. Suportes adequados, como ganchos e suportes, devem ser instalados em intervalos regulares ao longo dos tubos. Ao instalar os tubos, é importante garantir que estejam nivelados e devidamente alinhados. Tubos desalinhados podem causar vazamentos e reduzir a eficiência do sistema.
4. Conexões de tubulação
As conexões entre os tubos são cruciais para evitar vazamentos e garantir uma vedação hermética. Existem vários tipos de conexões de tubos disponíveis, incluindo juntas soldadas, juntas flangeadas e juntas roscadas. As juntas soldadas são frequentemente preferidas por sua resistência e durabilidade, especialmente em aplicações de alta pressão. Porém, a soldagem requer mão de obra qualificada e equipamentos especializados.
As juntas flangeadas são mais fáceis de instalar e permitem desmontagem e manutenção mais fáceis. Eles usam juntas para criar uma vedação entre os flanges. As juntas devem ser feitas de um material compatível com o fluido das tubulações. As juntas roscadas são comumente usadas para tubos de menor diâmetro e são relativamente fáceis de instalar. No entanto, eles podem não ser adequados para aplicações de alta pressão ou alta temperatura.
5. Controle de Pressão e Fluxo
A pressão adequada e o controle de fluxo são essenciais para o funcionamento ideal do espessador de disco. Manômetros e medidores de vazão devem ser instalados em pontos estratégicos do sistema de tubulação para monitorar a pressão e a vazão do fluido. Esses instrumentos podem fornecer informações valiosas para ajustar o funcionamento do espessador de disco e garantir sua eficiência.
Válvulas de controle devem ser usadas para regular a vazão e a pressão do fluido. Por exemplo, uma válvula redutora de pressão pode ser instalada para manter uma pressão constante no sistema. Válvulas de controle de fluxo podem ser utilizadas para ajustar a quantidade de suspensão de polpa que entra no espessador de disco, dependendo de sua capacidade e dos requisitos do processo.
6. Compatibilidade com outros equipamentos
O sistema de tubulação do espessador de disco deve ser compatível com os demais equipamentos do processo. Por exemplo, deve ser capaz de conectar-se suavemente com bombas, filtros e outros equipamentos de espessamento. Se o espessador de disco fizer parte de uma linha maior de produção de celulose e papel, o sistema de tubulação deverá ser integrado perfeitamente com outros componentes.

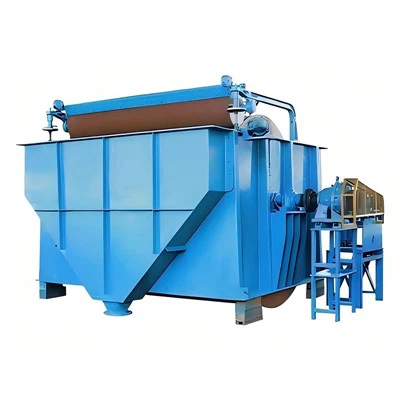

Nossa empresa também oferece outros equipamentos de espessamento, comoEspessador de Parafuso InclinadoeEspessador de cilindro gravitacional Ⅰ. Os sistemas de tubulação desses equipamentos devem ser projetados para funcionar em harmonia com o espessador de disco para garantir a eficiência geral do processo produtivo.
7. Considerações de segurança
A segurança é de extrema importância ao instalar o sistema de tubulação de um espessador de disco. As tubulações devem ser instaladas de forma a minimizar o risco de vazamentos e derramamentos. Todas as conexões devem ser devidamente apertadas para evitar que o fluido escape. Além disso, o sistema de tubulação deve ser projetado para lidar com possíveis picos de pressão ou emergências.
Válvulas de segurança devem ser instaladas para aliviar o excesso de pressão no sistema. Essas válvulas são configuradas para abrir a uma pressão pré-determinada, evitando danos às tubulações e equipamentos. Sinais de alerta devem ser afixados perto do sistema de tubulação para indicar perigos potenciais, como áreas de alta pressão ou presença de fluidos corrosivos.
8. Manutenção e Inspeção
O sistema de tubulação do espessador de disco requer manutenção e inspeção regulares para garantir sua confiabilidade a longo prazo. É essencial verificar regularmente os tubos em busca de sinais de corrosão, erosão ou vazamentos. Quaisquer tubos ou componentes danificados devem ser substituídos imediatamente.
As juntas nas juntas flangeadas devem ser inspecionadas e substituídas periodicamente para garantir uma vedação hermética. Além disso, as válvulas e os instrumentos de controle devem ser testados regularmente para garantir que estejam funcionando corretamente. Ao realizar manutenção e inspeção regulares, a vida útil do sistema de tubulação pode ser estendida e o risco de quebras inesperadas pode ser reduzido.
Concluindo, a instalação do sistema de tubulação para um espessador de disco é um processo complexo que requer planejamento cuidadoso e atenção aos detalhes. Seguindo estes requisitos de instalação, você pode garantir a operação eficiente e confiável do seu espessador de disco. Se você estiver interessado em adquirir um espessador de disco ou precisar de mais informações sobre sua instalação e operação, entre em contato conosco para maiores discussões. Estamos comprometidos em fornecer produtos e serviços profissionais de alta qualidade para atender às suas necessidades industriais.
Referências
- Perry, RH e Green, DW (2008). Manual dos Engenheiros Químicos de Perry. McGraw-Hill.
- Código de tubulação de processo ASME B31.3. Sociedade Americana de Engenheiros Mecânicos.
